IEC 60335-2-17 Prüfgerät für die Zündung mit einem Decken von Funken für professionelle Prüfungen

IEC 60335-2-17 Funkenzündungsprüfgerät | Konform mit der Standardzertifizierung

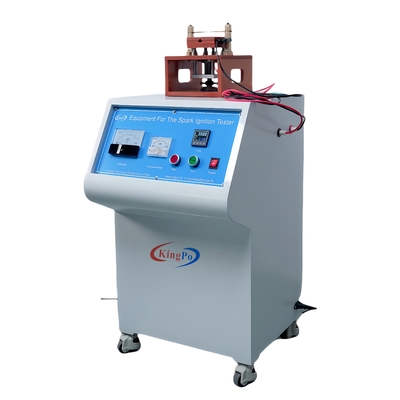

Produktübersicht: Professionelle Flammwidrigkeitsprüfung für elektrische Heizdecken
Dieses Funkenzündungsprüfgerät entspricht streng den Anforderungen von IEC 60335-2-17 Klausel 30.101 (Abbildungen 113 & 113a), und dient als Kernausrüstung zur Erkennung der Brennbarkeit von flexiblen Heizgeräten (z. B. elektrische Heizdecken, Heizkissen). Es überprüft speziell, ob stromführende Teile Brandrisiken durch Lichtbögen oder Überhitzung darstellen.

Zuverlässiges Testprinzip:
Proben werden in einer konstanten 65°C ±2°C Heizkammer platziert. Eine 10 kV Nennausgangsspannung (Sinuswelle) wird angelegt, wobei der Abstand zwischen den Proben und zwei Φ3mm Kupferelektroden präzise auf 6mm ±0,1mmkontrolliert wird. Das Instrument zeichnet automatisch die Zeit auf, bis Flammen den inneren Rand der Schablone erreichen:

• Wenn eine Zündung erfolgt ≤3 Sekunden, ist das Ergebnis ungültig.
• Wenn keine Zündung erfolgt, beträgt die aufgezeichnete Zeit 120 Sekunden.
  Diese Methode bewertet genau die Flammwidrigkeitssicherheit des Produkts.

Kerntechnische Parameter

1. Systemkomponenten:
   • Steuerbox: Integriert 10 kV Hochspannungsversorgung, Testzeitmessung und Datenaufzeichnung.
   • Test-Halterung: Streng nach IEC 60335-2-17 Abb. 113 & 113a gefertigt.
   • Heizkammer (optional): Bietet eine Umgebung mit konstanter Temperatur.
2. Details zur Testhalterung (konform mit Abb. 113 & 113a):
   • Materialien: Edelstahl + Isoliermaterial + Messing.
   • Einstellbare Plattform: 100×100 mm, 0–100 mm Hub (Isoliermaterial).
   • Untere Schablone: Standardgroßes Hartholz.
   • Feste Elektrode: φ3mm, 45° konische Spitze (Messing).
   • Obere Schablone: Standardgroßes Hartholz oder Aluminiumlegierung.
   • Anschlüsse: Kupfer.
   • Bewegliche Elektrode: φ3mm Zylinder, flache Spitze (Messing).
   • Elektrodenabstandsregelung: 6mm ±0,1mm (Kernparameter).
   • Basis: Isoliermaterial.
3. Funktionen der Steuerbox:
   • Hochspannungsausgang: 0–15 kV (Spannung), 0–2 mA (Strom); Spannungsabfall <100 V bei 1 mA Kurzschlussstrom.
   • Testdauer: 0–9999 Sekunden voreingestellt (präzise Steuerung).
   • Zündzeitaufzeichnung: 0–9999 Sekunden hochpräziser Timer (erfasst kritische Ergebnisse).
4. Optionale natürlich belüftete Heizkammer:
   • Temperaturbereich: 0–200°C voreingestellt, Schwankung ±1°C (stabil).
   • Heizdauer: 0–99 Stunden 59 Minuten 59 Sekunden voreingestellt.
   • Innenabmessungen: 450 mm (L) × 450 mm (B) × 500 mm (H) (kompatibel mit den meisten Proben).

Häufig gestellte Fragen (FAQ)

1. F: Wofür wird dieses Gerät verwendet?
   A: Es testet, ob flexible Heizgeräte (z. B. elektrische Heizdecken, Heizkissen) unter elektrischen Funken bei hohen Temperaturen zünden, und bewertet die Flammwidrigkeitssicherheit gemäß IEC 60335-2-17.

2. F: Was sind die Testschritte und -kriterien?
   A: Proben werden 65°C ±2°C ausgesetzt, während 10 kV Sinuswellenspannung angelegt wird. Der Elektroden-Proben-Abstand muss 6mm ±0,1mmbetragen. Aufzeichnen der Zeit, bis Flammen den inneren Rand der Schablone erreichen:

   • ≤3 Sekunden: Ungültiges Ergebnis (schnelle Zündung).
   • Keine Zündung: Aufzeichnen als 120 Sekunden.
   • >3 Sekunden und ≤120 Sekunden: Gültige aufgezeichnete Zeit.

3. F: Was sind die wichtigsten technischen Parameter?
   A: Wichtige Spezifikationen umfassen:

   • Spannung: 0–15 kV, Strom: 0–2 mA (<100 V Abfall bei 1 mA).
   • Elektrodenabstand: 6mm ±0,1mm.
   • Zeitbereich: 0–9999 Sekunden.
   • Temperatur (mit Kammer): 65°C ±2°C (oder 0–200°C ±1°C).
   • Kammergröße: 450×450×500mm.

4. F: Ist die Heizkammer obligatorisch?
   A: Ja. IEC 60335-2-17 Klausel 30.101 erfordert Tests bei 65°C ±2°C . Die Kammer gewährleistet diese kritische Bedingung.

5. F: Können die Steuerbox und die Halterung unabhängig voneinander betrieben werden?
   A: Sie bilden das Kernsystem für die Spannungsanwendung und die Zeitmessung. Allerdings ist die Integration der Heizkammer für IEC-konforme Tests unerlässlich bei 65°C.

6. F: Was definiert das Design der Testhalterung?
   A: Es folgt streng Abb. 113 & 113a für Elektrodengeometrie, Abstandsmechanismus und Isolierung . Materialien (Edelstahl, Messing, Isolierung) gewährleisten Haltbarkeit.

7. F: Wie werden Daten aufgezeichnet?
   A: Die Steuerbox:

   • Voreingestellte Testdauer (0–9999 Sekunden).
   • Protokolliert automatisch Zündungs-bis-Schablonenrand-Zeit .

8. F: Wer verwendet dieses Gerät?
   A: Hauptbenutzer sind:

   • Hersteller von Haushaltsgeräten (elektrische Heizdecken/Heizkissen).
   • Drittlabore (IEC/EN 60335 Konformitätsprüfung).
   • F&E-Abteilungen (Sicherheitsverbesserung) .
