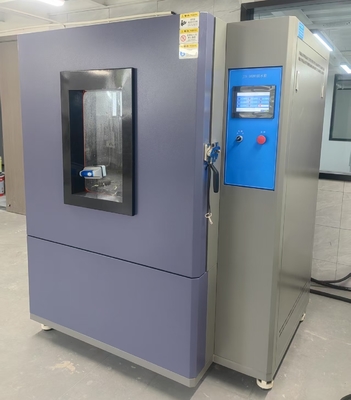

JIS D0203 Regen- und Sprühtester für Automobilteile
Übersicht:
Diese wasserdichte Prüfvorrichtung ist umfassend nach den vier Prüftypen R1, R2, S1 und S2 der Normen JIS D 0203-1994 und KS R 0015 konzipiert und hergestellt worden.und eignet sich für die Feuchtigkeits- und Wasserdichtigkeitsprüfung von Automobilteilen.
Diese Ausrüstung verwendet Wasserpumpen aus Edelstahl zur Wasserversorgung. Das Wasservolumen wird in geschlossenem Kreislauf durch Durchflusssensoren, Drucksensoren, SPS, Frequenzwandler usw. gesteuert.Der Durchflusssensor gibt den Durchflusswert und den Druckwert in Echtzeit an die PLC zurückDie PLC steuert die Betriebsfrequenz des Frequenzwandlers durch Berechnung.Der Frequenzwandler steuert die Drehgeschwindigkeit der Wasserpumpe, um den Ausgangsfluss der Wasserversorgung zu erreichenDie Rotation wird durch einen Panasonic-Servomotor und einen Reduktor angetrieben.
Technische Parameter:
1.Prüfwassertemperatur: Raumtemperatur.
2. Innere Abmessungen: 1000x1000x1000mm.
3. Drehteller: Maximale Lastkapazität 50 kg.
4- Material der Verpackung: SUS304 Edelstahl.
5Glasbeobachtungsfenster für eine bequeme Beobachtung von Veränderungen in den Prüfproben.
6Zwei Düsen, die den Anforderungen der Abbildungen R1 und R2 entsprechen.
Es gibt 40 Wasservorgänge, die den Anforderungen der Abbildungen S1 und S2 entsprechen.
8Die Drehwelle der Wasserleitung bildet einen Winkel von 45° mit der horizontalen Linie.
9. Drehgeschwindigkeit des Wasserleitungsschachts: 23 r/min;
10. Probezeitgeschwindigkeit: 17 r/min;
11. Durchfluss von Wasserspritz: R1:1.9L/min; R2:3.2L/min S1:24.5 L/min S2:39.2L/min
12Wasserdruck: R1:0.01Mpa; R2:0.03Mpa S1:0.10Mpa S2:0.30Mpa
13- Testzeit: 0 bis 9999 Minuten und 99 Sekunden kann eingestellt werden.
14Abstand zwischen Wasserleitung und Probe: 400 mm;
15Kontrolle.
15.1Der automatische Frequenzregelungsmodus ändert die Frequenz des Frequenzwandlers durch das PLC-Programm zur Steuerung der Wasserpumpengeschwindigkeit.um den eingestellten Durchfluss und Druck zu erreichenAlle Daten werden über den Sender an die Steuerungsanzeige übertragen.
15.2 Einstellverfahren: Englischsprachiges Menü, Touchscreen-Eingabe, 7" Farb-Touchscreen;
15.3 Anzeigefunktion: Sie kann Druck, Durchfluss, Drehgeschwindigkeit, Prüfzeit usw. anzeigen.
15.4 Schutzfunktionen: Leckenschutz, Überlastschutz, Kurzschlussschutz;
15.5. Drehsteuerung der Wasserleitung: Panasonic Servomotor + Reduktor;
15.6 Steuerung der Drehphase: Schrittmotor + Reduktor;
15.7. Edelstahl mehrstufige Zentrifugalpumpe Wasserversorgung
16- Ausrüstungsstromversorgung: 380 V 50/60 Hz, 3 kW;
17. nach der Norm: JIS D0203,KS R 0015
