Antrieb-Test-Generator-Stromkreis 2 Iecs 62368-1 der Tabelle D.1.

Impulstestgenerator-Schaltung 2 aus Tabelle D.1.

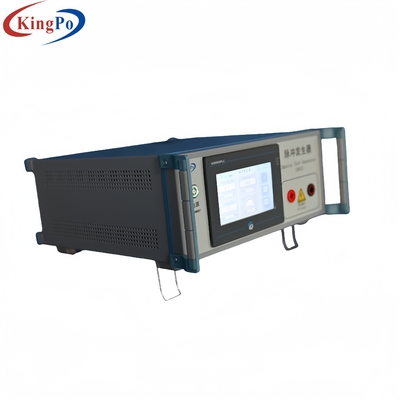

Der 1950S-Impulsgenerator ist ein Testinstrument zur Erzeugung von Impulssignalen und HVDC-Signalen. Dieses Instrument wurde gemäß Anhang N.1 von GB4943.1-2011 (IEC60950-1:2005,MOD) (IEC62368-1-2018) Standard entworfen und hergestellt. Es simuliert Blitzstörungen in Kommunikationsnetzwerken und transiente Spannungen in Verteilungssystemen für alle Arten von Informationstechnologiegeräten. Es gehört zu den elektrischen Sicherheitsprüfgeräten und -ausrüstungen. Der 1950 S-Impulsgenerator wird von der programmierbaren SPS-Steuerung (FP-X C14R) von Panasonic gesteuert.
Alle Parameter und der Arbeitszustand des Instruments werden auf dem 7-Zoll-Farb-Touchscreen (TK6070iH) angezeigt und eingestellt, und die Menüoberfläche wird in Chinesisch und Englisch bereitgestellt.
Das Instrument verfügt außerdem über einen Überspannungsschutz, um die Sicherheit und Zuverlässigkeit des Instruments zu gewährleisten, und kann in elektrischen Sicherheitsprüflaboren sowie in Unternehmen der Elektronik- und Elektrofertigung weit verbreitet eingesetzt werden.

Parameter:
1. Testimpuls-Wellenform: 10/700µS
Der Wellenformfehler beträgt ±20%
Die Ausgangsimpulsspannung beträgt 0 ~ 4 kV und kann kontinuierlich angepasst werden
Die Genauigkeit der digitalen Spannungsanzeige beträgt ±5% ±3 Wörter
2. Testimpuls-Wellenform: 1,2/50µS
Der Wellenformfehler beträgt ±20%
Die Ausgangsimpulsspannung beträgt 0 ~ 6 kV und kann kontinuierlich angepasst werden
Die Genauigkeit der digitalen Spannungsanzeige beträgt ±5% ±3 Wörter
3. Lade- und Entladezeit-Einstellung: 1 Sekunde ~ 999 Sekunden
4. Seine Genauigkeit beträgt ±1%

5. Lade- und Entladezeiten einstellen: 0 ~ 999 Mal
6. Seine Genauigkeit beträgt ±1.
7. Ausgangsspannungspolarität: Positives und negatives Umschalten
8. Das Teilspannungsverhältnis des Überwachungsausgangs beträgt 1 ≤ 1000
9. Überstromschutz und Überspannungsschutz können kontinuierlich Schutzwerte einstellen
(In-Maschinen-Einstellungseinstellungen)
10. Anzeige- und Betriebsmodus: 7-Zoll-Farb-Touchscreen (TK6070iH) Anzeige und Menüoberfläche
Betrieb;
11. Hochspannungstransformatorleistung: 400 VA

Notiz:
(1) Die Schaltung in der obigen Abbildung wird zur Erzeugung von Impulsspannung verwendet, und die Werte der verwendeten Komponenten sind unten dargestellt. Der Ausgangszustand des Kondensators C1 ist die geladene Spannung Uc.10/700 μ s (10 μs ist die scheinbare Anstiegszeit, 700 μ s ist die scheinbare Halbwertszeit, die Wellenform ist in Abbildung 9 dargestellt, T1 ist die scheinbare Anstiegszeit, T ist die scheinbare Halbwertszeit) Die Impulsprüfschaltung wird verwendet, um Blitzstörungen in Kommunikationsnetzwerken zu simulieren.
(2) Die 1,2/50 μ s Impulsprüfschaltung wird verwendet, um die transiente Spannung in Verteilungssystemen zu simulieren. 1,2 μs werden als Anstiegszeit betrachtet, 50 μ s sind die scheinbare Halbwertszeit.
(3) Die Impulswellenform bezieht sich auf die Wellenform unter Leerlaufbedingungen, und die Wellenform ist unter verschiedenen Lastbedingungen unterschiedlich. Da eine große Ladungsmenge im Kondensator C 1 gespeichert ist, müssen Sie
sehr vorsichtig sein, wenn Sie diese Generatoren verwenden.
