IEC60335&ISO28927.1&EN60745.1&EN60745.1Vibrations-Maßsystem von Handelektrowerkzeugen

Produkt-Beschreibung

Systemeinführung:

Das System dient zur Bewertung des Vibrationspegels von handgeführten Elektrowerkzeugen und handgeführten Elektrowerkzeugen.Das Vibrationssignal wird von dem am Griff angebrachten Vibrationssensor gemessen.Das System wendet zwei Arten von Analysemethoden an: die in ISO8041 spezifizierte WH-Methode des manuellen Vibrationsfrequenzmessers und die 1/3-Oktav-Frequenzwandlung.Der Vibrationsemissionswert, die Unsicherheit und der Variationskoeffizient des Griffs können gemessen und analysiert werden.

Anwendbare Normen:

Schwingungsmessverfahren vonEN60745.1 handgehaltener Elektrowerkzeuggriff

ISO28927.1 Vibrationsprüfverfahren für handgehaltene tragbare Elektrowerkzeuge

Parameter:

Vibrationssensor: Reichweite 50 g (500 m/ S-2), linear 1 %

Abtastrate: 1000-50000 Hz

Datenverbindungsmodus: USB

Sensoranschlussmodus: BNC

Sensortyp: ICP.

Anwendbare Normen:

Vibrationsmessmethode von IEC60745.1 EN60745.1 GB/T 22665 handgehaltener Elektrowerkzeuggriff

Systemeinführung:

Das System dient zur Bewertung des Vibrationspegels von Handwerkzeuggriffen.Das Vibrationssignal wird von dem am Griff montierten Vibrationssensor gemessen.Das System verwendet die WH-Methode des manuellen Vibrationsfrequenzmessers und die 1/3-Oktav-Frequenzbereichsumwandlungsbeschleunigung, mit der der Vibrationsemissionswert, die Unsicherheit und der Variationskoeffizient des Griffs an verschiedenen Positionen des Werkzeugs gemessen und analysiert werden können.Zusätzliche Erweiterungswerkzeuge können auch verwendet werden, um die Vibration des menschlichen Körpers in verschiedenen Zuständen zu bewerten, wie z. B. Rumpf, Kopf, Sitzen, horizontal und vertikal.

Vibrationsmessung von handgeführten Werkzeugen

Instrumentierungssystem

Messsystem-Hardware

Software-Operationen:

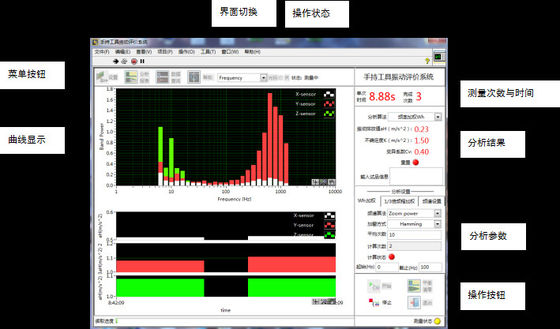

Die Softwareschnittstelle besteht aus einer Bedientaste, einer Menütaste, einer Kurvenanzeigeschnittstelle, einer Analyseeinstellung und einem Analyseergebnis.Die Analyseeinstellung und die Anzeigeschnittstelle werden auf der oberen Schnittstelle angezeigt, um die Bedienung durch den Benutzer zu erleichtern.Durch Schnittstellenumschaltung können die Zeitbereichskurve, die Schwingungsenergiepegelkurve, die 1 ≤ 3-Oktavkurve, die Leistungsspektrumkurve und die Testdatenanalyseschnittstelle des Messvorgangs angezeigt und umgeschaltet werden.

Die Software zeigt die X-, Y-, Z-Vibrationsamplitude und die Zeitkurve des Testprozesses in Echtzeit an, die zur Beobachtung des Zeitverlaufssignals verwendet werden.

Zeit-Vibrations-Amplituden-Kurve

Die Software verwendet den linearen Mittelwert, den exponentiellen Mittelwert und den Spitzenmittelwert, um das Frequenzamplitudensignal zu berechnen.Es kann auch zur Fehler- und Ausnahmeanalyse von Werkzeugen verwendet werden.

Frequenz-Amplituden-Kurve

Die Software übernimmt die standardmäßige 1/3-Oktav-Frequenzgewichtung, die ISOWh-Methoden-Frequenzgewichtung zur Auswahl durch den Benutzer, die Echtzeitüberwachung, die Testzeiten der Schnittstellenanzeige, die Testzeit für die Kundeninteraktion und kann die Variation des Variationskoeffizienten, der von verschiedenen Bedienern erzeugt wird, effektiver steuern .

1/3 Oktave, Schwingungspegelkurve

Die Test- und Analyseschnittstelle zeigt die Amplitude und Frequenz verschiedener Mittenfrequenzbänder mit 1 ≤ 3 Oktaven, die mit der Wh-Methode und der 1 ≤ 3-Oktaven-Methode analysierten Daten und zeigt, dass der Schwingungsemissionswert aH, die Unsicherheit K und der Variationskoeffizient Cv , stimmen durch die Messung des Werkzeuggriffs gut mit den Normanforderungen überein.

Testdatenanalyse

Um den Kundenbetrieb zu erleichtern, bietet die Software eine Vielzahl von Entwurfsmethoden, z. B. Einzelpersonentest, 3-Personen-/5-Dauerbetrieb, Zeitverzögerungstrigger, Schwellenwerttrigger usw., was bequem und effektiv ist.

Software-Setup

Testschnittstelle testen

Anlagenparameter
